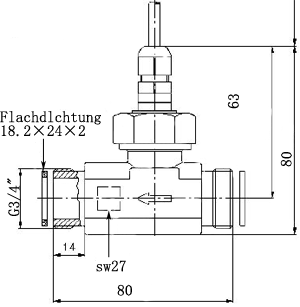

Turbotron 系列渦輪流量計 外型尺寸
|
Turbotron 系列渦輪流量計是計量的傳感器或用于液體的定量輸入。精巧的設計，寬廣的測量范圍和很好的測量精量，使它具有廣泛的應用。
這些證明它適合于在眾多的領域中應用。
►塑料,黃銅和不銹鋼
►VTH,VTP和VTM流量計裝有帶磁體的轉子.霍爾傳感器識別轉子的旋轉.
流入渦輪的液體由導流片分割成4束水柱,他們從四個方向碰撞轉子使其運動.從四面作用于軸承上的力,均衡一致,大部分相互抵消,將磨損減少到很低，堅硬的軸承材料,寶石和硬金屬,是其長壽命的另一個保證.
|
|||||||||
| 技術參數 | VTH 15一般應用標準經濟型 | VTP 15 高壓 高溫型 | VTI 15 無磁轉子,高分辯率型 | |||||||
| 接頭材料 |
黃銅 VTH 15 MS |
PPO VTJ 15 K5 | 黃銅VTP15 MS | 不銹鋼316VTP 15 VA | 黃銅VTI15 MS | PPO VTI 15 K5 | ||||
| 精度 | 量程的±1％ | 量程的±1％ | 量程的±0.5％ | |||||||
| 重復能力 | ±0.2％ | ±0.2％ | ±0.1％ | |||||||
|
輸出信號 -脈沖速度/K-因數 |
855脈沖／升 | 855脈沖／升 | 1795脈沖／升 | |||||||
| -分辯率 | 1.2ml/脈沖 | 1.2ml/脈沖 | 0.6ml/脈沖 | |||||||
| -波形 | 方波信號NPN開環 | 方波信號NPN開環 | 方波信號PNP NPN開環 | |||||||
| -信號電流 | 最大10mA | |||||||||
| 傳感器 | 霍爾傳感器 | 霍爾傳感器 | 電感接近開關 | |||||||
| 最高介質溫度 | 85℃ | 150℃ | 85℃ | |||||||
| 額定壓力 | PN10 | Pmax=300bar | PN10 | |||||||
| 管徑 | DN15 | |||||||||
| 測量范圍 | 2-40 L/min | |||||||||
| 信號輸出 | 從0.3 L/min開始 | |||||||||
| 介質中允許最大顆粒 | 0.5 mm | |||||||||
| 綜合數據 | ||||||||||
| 接頭 | 3/4″BSP外螺紋帶管接頭對動螺母和墊片 | 3/4″BSP外螺紋或3/4″BSP內螺紋 | 3/4″BSP外螺紋帶管接頭對動螺母和墊片 | |||||||
| 接線 | 1.5mPVC屏蔽電纜（Tmax）＝70℃或4針插塞式接頭M12×1 | 1.5m硅樹脂屏蔽電纜（Tmax）＝150℃ | 2mPVC屏蔽電纜（Tmax）＝70℃或4針插塞式接頭M12×1 | |||||||
| 電源 | 4.5-24VDC | 10-30VDC | ||||||||
| 防護等級 | IP54 | |||||||||
| 可選項 | ||||||||||
| 過濾器 |
帽型，網眼尺寸0.5mm （Tmax）＝60℃（連續）＝85℃（最長1小時 |
_______ |
帽型，網眼尺寸0.5mm （Tmax）＝60℃（連續）＝85℃（最長1小時 |
|||||||
| 一體溫度傳感器 | pt100或pt1000. 3線，B級（A級可選），PTC或NTC可選，插入管材質黃銅或不銹鋼。1.5m PVC屏蔽電纜 |
_______ |
pt100或pt1000. 3線，B級（A級可選），PTC或NTC可選，插入管材質黃銅或不銹鋼。2m PVC屏蔽電纜 | |||||||
|
其它4種輸出 |
帶變送器4-20mA 開關輸出VE 開關輸出VE帶脈沖輸出 現場顯示TD 32500（該顯示器需單獨定購） |
|||||||||
|
構圖1.jpg)
